Категория: Поделки из дерева / Резьба по дереву-уроки
Автор: Artis от 7-05-2011, 14:01Виды винтов. Половина винта
Рис. 74. 1/2 винта, напученная путем роспуска из целого. Используется как декоративная накладная резьба
1/2 винта используют как накладную декоративную резьбу для украшения мебели, для декорирования помещений и зданий, а также для украшения торцевых окончаний изделий любой формы, таких, например, как кромка стола .
Также, как 1 /4 винта, его можно выполнить двумя способами: путем роспуска полного прорезанного винта (рис. 74) и непосредственно прорезанного по разметке на соответствующей заготовке.

Рис. 75. Разметка 1/2 винта (вид с верхней стороны бруска)
Разметка 1/2 винта немного схожа с разметкой 1/4 винта с той лишь разницей, что в его разметке участвуют не две, а три стороны.
Для разметки берут брусок (заготовку), с обеих сторон которого по широким сторонам проводят продольные линии на произвольно выбранном расстоянии от края (в классическом варианте это расстояние составляет 1/2 толщины бруска).
На узкой стороне бруска также проводят продольную линию, разделяя сторону пополам. Наносят на прочерченные линии точки, определяющие шаг винта (лучше, чтобы он также соответствовал 1/2 толщины бруска), и соединяют точки между собой в зависимости от того, что необходимо иметь на заготовке - правый или левый уклон винта.

Рис. 76. Разметка 1/2 винта (вид с нижней стороны бруска)

Рис. 77. Проведение пропила с одной стороны бруска до центра торца

Рис. 78. Проведение пропила с другой стороны бруска до центра торца

Рис. 79. Выполнение пропила торца на глубину 1—Змм

Рис. 80. Вид заготовки после выполнения всех пропилов
По нанесенной разметке (рис. 75 и 76) производят пропилы до середины торцевой части бруска, сначала с одной стороны (рис. 77), а потом с другой (рис. 78). С торцевой стороны также можно сделать пропилы, но на глубину не более чем 1-3 мм (рис. 79 и 80). После этого перед началом прорезки 1/2 винта скругляют ножом-косяком две грани бруска (рис. 81).

Рис. 81. Вид бруска со скругленными гранями

Рис. 82. Прорезка первой грани бруска ножом-косяком

Рис. 83. Прорезка второй грани бруска ножам-косяком

Рис. 84. Прорезка торца бруска ножом-косяком

Рис. 85. Прорезка первой грани ножом-косяком после разворота бруска

Рис. 86. Прорезка второй грани ножом-косяком после разворота бруска

Рис. 87. Прорезка торца после разворота бруска
Способ прорезки 1/2 винта сходен с прорезкой 1/4 винта с той лишь разницей, что ее необходимо выполнять не с двух, а с трех сторон, причем широкие стороны заготовки прорезают только до середины торцевой части, а торец прорезают последним (рис. 82-87). Все полученные прорезы доводят до желаемой формы ножом-косяком, рашпилем и наждачной бумагой на бруске. Внешний вид заготовки после прорезки и грубой доводки показан на рис. 88.

Рис. 88. Вид законченной прорезки 1/2 винта

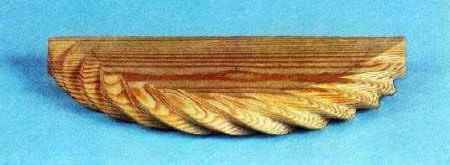

Рис. 89. 1/2 винта, прорезанная по разметке по окружности
Если вас не устраивает угол наклона шага, то изменить его можно также как и в случае с 1/4 винта.
При разметке 1/2 винта по окружности (рис. 89) необходимо учитывать длину окружности, также как и при разметке но окружности 1/4 винта.
Для 1/2 винта возможна вариационная разметка. Один из вариантов такой разметки показан на рис. 215.
А.В. Большаков "Резьба по дереву. Ода винту"
