Что такое винт и общие правила его разметки

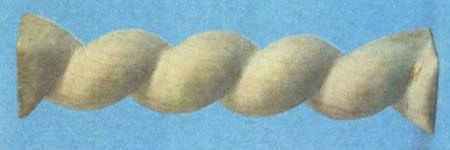

В нашем случае слово "винт" не должно восприниматься как обыкновенная резьба, с которой мы почти повседневно сталкиваемся в своей жизни (рис. 6). От нее винт унаследовал только такое понятие как шаг, который обозначает расстояние между центрами граней по вертикали (запомните это, так как это один из главных элементов в определении правой и левой разметки). Основное отличие винта от обыкновенной резьбы - у последней только один заход, а у винта их может быть множество. Но самое главное - декоративность, ведь даже однозаходный винт выглядит совершенно по другому, если его хорошо продумать (рис. 7).

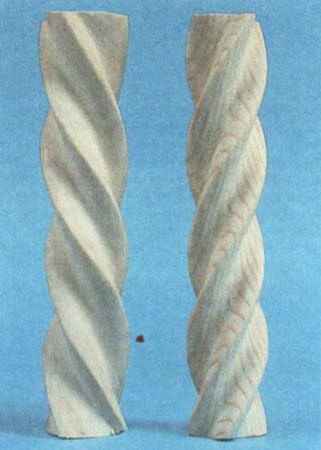

К общим понятиям, касающимся винта. относятся правая и левая разметки, которые необходимо учитывать при изготовлении повторяющихся винтовых элементов для придания ансамблю винтов большей декоративности (рис. 8).

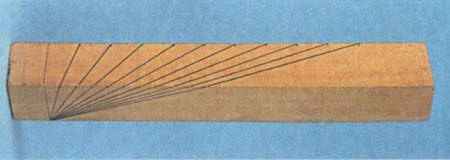

Но главным понятием, все-таки, остается шаг, от которого напрямую зависит красота и изящество изделия, так как при сильном увеличении размера шага винт практически выпрямляется (рис. 9).
Для начинающих резчиков я бы особо отметил, что в каждом случае, манипулируя шагом, вы можете либо испортить либо украсить изделие. Как золотую середину я бы предложил за размер шага брать диаметр заготовки, если она круглая, и толщину - если она квадратная. И. только набравшись опыта, можете смело выбирать шаг или манипулировать им но ходу выполнения изделия.




Что такое шаг мы немного разобрались, но в разметке винта существует еще одно понятие - это линии захода винта, которые проводят на заготовке по всей длине прорезки винта. Они должны быть расположены на равных расстояниях друг от друга согласно выбранному количеству заходов. На квадратном бруске линиями захода будут считаться грани бруска, если из него будет прорезаться четырехзаходный винт. На круглой заготовке - продольные линии, находящиеся на одном расстоянии друг от друга, отмеренные по окружности заготовки.




Чтобы легче было понять вышеизложенное, склеим из бумаги квадратную и круглую заготовки и нанесем на них разметку (рис. 10). Затем разрежем и развернем заготовки (рис. 11). Соединив точки пересечений линий захода и шага винта, получим координатную сетку разметки винта (рис. 12). Стоит оговориться, что для каждого вида винта существует своя сетка, которая наносится при разметке.




При этом линии разметки зависят как то шага, так и от количества заходов винта (рис. 13). В зависимости от формы заготовки схема разметки может образовывать форму трапеции и даже переходить в треугольник (рис. 14).










На сложных круглых формах, а также при вариационных разметках прямая линяя разметки скругляется, плавно проходя по точкам координат (рис. 15).
Форма граней винта может быть разной: круглой, овальной, трехгранной. Здесь все зависит от фантазии и опыта резчика. Количество заходов, как правило, определяется желаемым размером заготовки и шириной граней.


А.В. Большаков "Резьба по дереву. Ода винту"
