Виды винтов. Четверть винта

1/4 винта чаще всего используют для декорирования наличников любой формы и конфигурации, а также для угловых и торцевых окончаний изделий и внутренних углов.

Виды винтов. Четверть винта

Рис. 51. Нанесение произвольно выбранной продольной линии на заготовку


Разметку заготовки для прорезки 1/4 винта производят следующим образом. Сначала на ней проводят продольную линию, отступив от края заготовки на определенное, произвольно выбранное расстояние (рис. 51). При необходимости линию проводят и на торцевой части заготовки; все зависит от того, сколько места отведено под прорезку на изделии.

Виды винтов. Четверть винта

Рис. 52. Разметка точками шага на продольной линии и гранях заготовки


После этого проведенные линии и грань бруска размечают, нанося на них точки, расстояние между которыми будет соответствовать определенному, также произвольно выбранному шагу (рис. 52). Полученные точки соединяют в зависимости от того, какой будет разметка - правой или левой (рис. 53).

Виды винтов. Четверть винта

Рис. 53. Соединение точек при правой (левая заготовка) и левой разметках


Для облегчения прорезки делают пропилы по полученным линиям (по грани) ножовкой по металлу на глубину 1-3 мм, недопиливая до конца (рис. 54).

Виды винтов. Четверть винта

Рис. 54. Пропиливание грани заготовки по линии разметки


Далее специальным ножом-косяком скругляют грань, по которой были сделаны пропилы (рис. 55 и 56).

Виды винтов. Четверть винта

Рис. 55. Скругление грани после выполнения всех пропилов


Виды винтов. Четверть винта

Рис. 56. Вид заготовки после завершения скругления грани


Виды винтов. Четверть винта

Рис. 57. Срезание лишнего материала по пропилам с одной стороны


Виды винтов. Четверть винта

Рис. 58. Срезание лишнего материала по пропилам с другой стороны


Виды винтов. Четверть винта

Рис. 59. Постепенная доводка прорезов до желаемой формы


Виды винтов. Четверть винта

Рис. 60. Вид заготовки, доведенной до желаемой формы



После этого срезают лишний материал между пропилами с одной стороны заготовки, срезая строго от середины и выдерживая направление, заданное шагом (рис. 57). Развернув заготовку, оставшуюся часть лишнего материала срезают точно таким же образом, но в противоположном направлении (рис. 58).

Виды винтов. Четверть винта

Рис. 61. Скругление сформированных прорезов рашпилем


Виды винтов. Четверть винта

Рис. 62. Вид выполненного рашпилем или наждачной бумагой скругления


Полученные прорезы доводят до желаемой формы сначала специальным ножом-косяком (рис. 59 и 60), а потом рашпилем (рис. 61) или наждачной бумагой, прикрепленной к бруску, до получения необходимого результата (рис. 62).

Виды винтов. Четверть винта

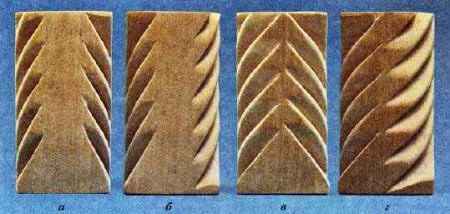

Рис. 63. Варианты прорезки по параллельной разметке на доске: а, б - с промежуткам; в. г - без промежутка


Виды винтов. Четверть винта

Рис. 64. Варианты прорезки но параллельной разметке на торцевой части заготовки


Параллельно, при необходимости, можно сделать разметку и последующую прорезку на противоположной стороне заготовки (рис. 63) или ее торцевой части (рис. 64).

Виды винтов. Четверть винта

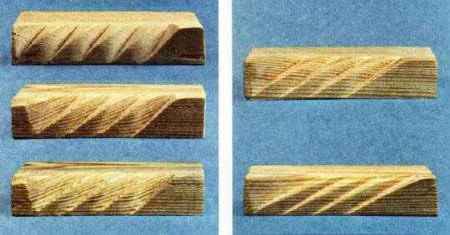

Рис. 65. Изменение угла наклона граней на заготовках при одинаковом шаге


Если выбранный шаг не соответствует желаемому углу наклона граней, то можно задать угол наклона граней самостоятельно и от полученных точек и отложить выбранный шаг. Это правило распространяется на линейный плоский винти 1/2 винта (рис. 65). На рис. 65 четко просматривается изменение угла наклона винта, хотя шаг его на всех заготовках один и тот же.

Разметка 1/4 винта но окружности, также как и у других видов винтов, имеет свою особенность которую необходимо учитывать, чтобы винт сохранил свою гармоничность на всем протяжении прорезки (рис. 66-69).

Виды винтов. Четверть винта

Рис. 66. Вариант 1/4 винта, проходящего по окружности при разметке от центра


Виды винтов. Четверть винта

Рис. 67. Вариант 1/4 винта, проходящего по окружности при разметке от периферии


Виды винтов. Четверть винта

Рис. 68. Вариант 1/4 винта по окружности заготовки с однонаправленным уклоном


Виды винтов. Четверть винта

Рис. 69. Вариант 1/4 винти но внутренней окружности заготовки при разметке от центра


Так, если в процессе разметки 1/4 винта по окружности возникнет необходимость увеличить или уменьшить его шаг, то делать это следует пропорционально разнице расстояний между исходной окружностью, на которую нанесена разметка, и окружностью, ограничивающей выбранный шаг.

Виды винтов. Четверть винта

Рис. 70. Разметка 1/4 винта по окружности с использованием радиусов


Для разметки по окружности 1/4 винта в случае, когда имеется центр окружности на плоскости заготовки, предназначенной для прорезки, можно воспользоваться радиусами, проведенными от точек размеченного шага к центру окружности и изменить по ним шаг на меньший или больший (рис. 70).

Виды винтов. Четверть винта

Рис. 71. Возможности вариационной разметки 1/4 винта


Для придания изделию особой декоративности либо для подчеркивания или выделения каких-то деталей в основной прорезке можно внести изменения в разметку винта, изменяя по ходу прорезки шаг и линию захода. Примером этого может служить крышка шкатулки, выполненная по вариационной разметке .

Виды винтов. Четверть винта

Рис. 72. Возможности вариационной разметки 1/4 винта


Подобные работы я бы назвал "вариациями на тему винта", так как они особенно подчеркивают неограниченные возможности винта, делая его еще более привлекательным и неповторимым (рис.71 и 72).

Виды винтов. Четверть винта

Рис. 73. 1/4 винта, полученная путем роспуска целого прорезанного винта


1/4 винта можно легко получить из целого прорезанного винта путем его роспуска. используя для этой цели циркулярную пилу или электролобзик. Данная 1/4 винта, как правило, используется для декорирования внутренних углов изделий (рис. 73).


А.В. Большаков "Резьба по дереву. Ода винту"
