Автор: Artis от 19-04-2011, 17:43Винт на заготовках сложных форм
Основным условием успешной прорезки винтов на сложных формах является разметка заготовки, так как от точности разметки во многом зависит то, что в итоге получится из этой заготовки.
![Винт на заготовках сложных форм Винт на заготовках сложных форм]()
На первый взгляд, кажется очень сложным или порой невозможным разметить, например, вазу или чашу, из-за разницы в диаметрах заготовки. Имея же в своем арсенале простейшее приспособление, показанное на рис. 135, можно быстро и точно выполнить разметку.
Это приспособление можно легко сделать из подручных материалов. Для него подойдут два обрезка доски или толстая фанера длиной 30-40 см и шириной 15-20 см.
В одну из досок забивают гвоздь без шляпки для фиксации центра заготовки при ее проворотс во время разметки, вторую доску ставят перпендикулярно к первой, примеряясь по заготовке, то есть так, чтобы она не упиралась в размечаемую заготовку, но и не была слишком от нее удалена. После этого, сняв заготовку, кладут на доску карандаш так, чтобы он грифелем уперся в гвоздь на доске и, придвинув к нему вертикально расположенную доску, прикрепляют ее шурупами через основание в строго перпендикулярном положении. Плоскость верхней доски должна быть параллельна краям нижней доски. Далее, выбрав количество заходов, на нижнюю доску наносят угол проворота заготовки (можно сделать постоянную разметку с разными углами поворота заготовки). После этого на приспособление устанавливают заготовку и проводят на ней карандашом вертикальные линии (рис. 136), поворачивая заготовку на выбранный угол проворота.
Шаг винта также наносят при помощи этого приспособления, но для этого необходимо нанести шаг на вертикальную доску. Шаг на заготовку наносят так. Приставляют карандаш к каждой из линий, упирают в заготовку и проворачивают ее на полный оборот (рис. 137). Далее через полученные точки пересечения проводят линии. Для нанесения этих линий на заготовку используют все ту же традиционную фотопленку (рис. 138).
![Винт на заготовках сложных форм Винт на заготовках сложных форм]()
Данную разметку сложной формы можно производить на части заготовки или по ходу работы с ней. Здесь возможно и изменение количества заходов и шага. Данное приспособление может употребляться не только для разметки винта, но и в других видах резьбы, где требуются четкие рамки или, правильнее сказать, четкая отбивка вертикальных и горизонтальных линий для симметричного нанесения рисунка, особенно если он повторяется на изделии через какое-то расстояние.
Что касается прорезки, то, пожалуй, самое трудное заключается в том, что чаще всего практически невозможно осуществить пропилы на заготовках сложной формы, что существенно усложняет процесс прорезки.

Рис. 135. Схема приспособления для разметки изделий сложных форм
На первый взгляд, кажется очень сложным или порой невозможным разметить, например, вазу или чашу, из-за разницы в диаметрах заготовки. Имея же в своем арсенале простейшее приспособление, показанное на рис. 135, можно быстро и точно выполнить разметку.
Это приспособление можно легко сделать из подручных материалов. Для него подойдут два обрезка доски или толстая фанера длиной 30-40 см и шириной 15-20 см.

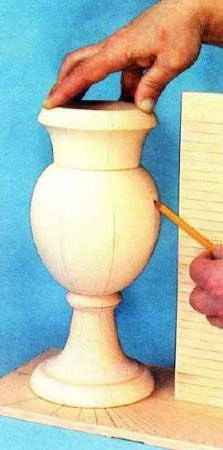

Рис. 136. Нанесение линий захода на заготовку при помощи приспособления для разметки
В одну из досок забивают гвоздь без шляпки для фиксации центра заготовки при ее проворотс во время разметки, вторую доску ставят перпендикулярно к первой, примеряясь по заготовке, то есть так, чтобы она не упиралась в размечаемую заготовку, но и не была слишком от нее удалена. После этого, сняв заготовку, кладут на доску карандаш так, чтобы он грифелем уперся в гвоздь на доске и, придвинув к нему вертикально расположенную доску, прикрепляют ее шурупами через основание в строго перпендикулярном положении. Плоскость верхней доски должна быть параллельна краям нижней доски. Далее, выбрав количество заходов, на нижнюю доску наносят угол проворота заготовки (можно сделать постоянную разметку с разными углами поворота заготовки). После этого на приспособление устанавливают заготовку и проводят на ней карандашом вертикальные линии (рис. 136), поворачивая заготовку на выбранный угол проворота.

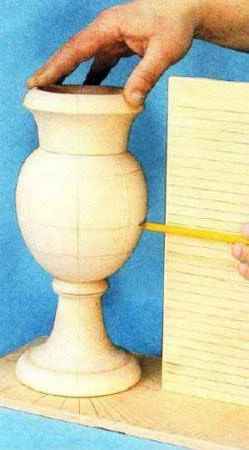

Рис. 137. Нанесение шага на заготовку при помощи приспособпения для разметки
Шаг винта также наносят при помощи этого приспособления, но для этого необходимо нанести шаг на вертикальную доску. Шаг на заготовку наносят так. Приставляют карандаш к каждой из линий, упирают в заготовку и проворачивают ее на полный оборот (рис. 137). Далее через полученные точки пересечения проводят линии. Для нанесения этих линий на заготовку используют все ту же традиционную фотопленку (рис. 138).

Рис. 138. Соединение точек координатной разметки на заготовке
Данную разметку сложной формы можно производить на части заготовки или по ходу работы с ней. Здесь возможно и изменение количества заходов и шага. Данное приспособление может употребляться не только для разметки винта, но и в других видах резьбы, где требуются четкие рамки или, правильнее сказать, четкая отбивка вертикальных и горизонтальных линий для симметричного нанесения рисунка, особенно если он повторяется на изделии через какое-то расстояние.
Что касается прорезки, то, пожалуй, самое трудное заключается в том, что чаще всего практически невозможно осуществить пропилы на заготовках сложной формы, что существенно усложняет процесс прорезки.
