Автор: Artis от 11-10-2021, 16:50Повербанк с быстрой зарядкой своими руками
Как наверное у большинства любителей всевозможных гаджетов у меня по ящикам валяются разные повербанки, на солнечной батарее, на встроенном аккумуляторе, на сменных одном или нескольких аккумуляторах 18650. Последние мне нравятся больше, так как нет проблем с заменой умерших аккумуляторов. Но есть одна главная проблема у всех старых повербанков - это предел токоотдачи в 1 или 2 ампера и у многих еще есть автоматическое отключение при малом потреблении тока. А после появления смартфонов с быстрой зарядкой выход в два ампера также стал не актуален. Вот я и решил собрать повербанк без этих недостатков, а заодно чтобы он выдавал еще и 12 вольт, которые используются не реже телефонных пяти вольт.

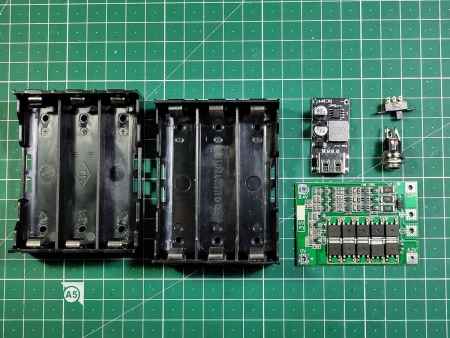

Для воплощения идеи я купил на Алиэкспрессе следующие детали:
- Два тройных бокса для аккумуляторов 18650 (для 12 вольт нужно последовательно соединить три аккума, а для увеличения емкости такие блоки нужно запараллелить. Я заказал аккумуляторы "шоколадки" на 3000 mAч поэтому мой повербанк получится на 12 вольт 6000 mAч)
- Балансировочную плату bms 3s для балансировки зарядки и для защиты аккумуляторов от перезаряда и переразряда
- Понижающую плату с 12в до 5в с возможностью быстрой зарядки Q2 и Q3
- Гнездо DC 5,5x2,1 через которое заряжается повербанк и к которому подключается нагрузка
- Переключатель для отключения понижающей платы
- Индикатор уровня заряда повербанка 3s (который пока не добрался из поднебесной)

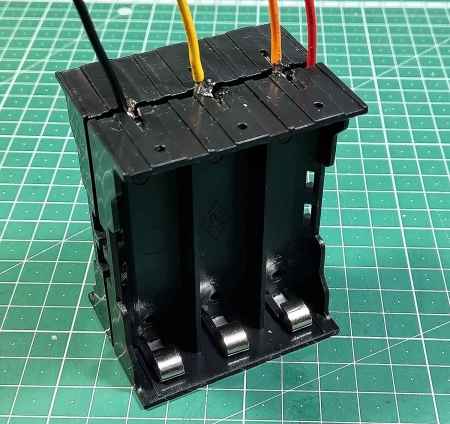

Сначала паяем на боксе последовательное соединение аккумуляторов (я сделал так, чтобы потом не заморачиваться с полярностью - все "+" внизу, а минусы соответственно вверху, и цветные провода взял чтобы выглядело понятнее)

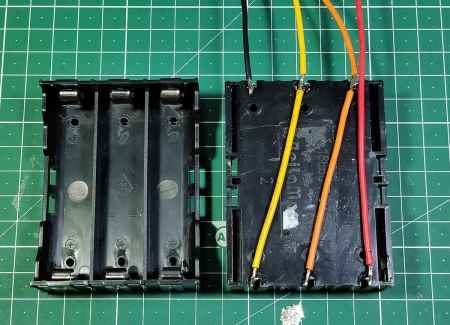

Потом спаиваем вместе оба бокса - они получаются связаны параллельно

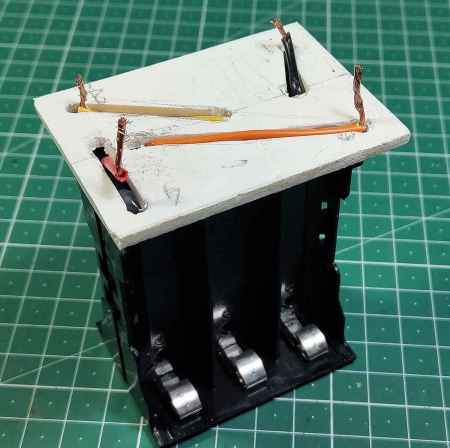

Потом приклеил дно электронного блока из пластик 3мм и прорезал в нем каналы для проводов к местам пайки на плате

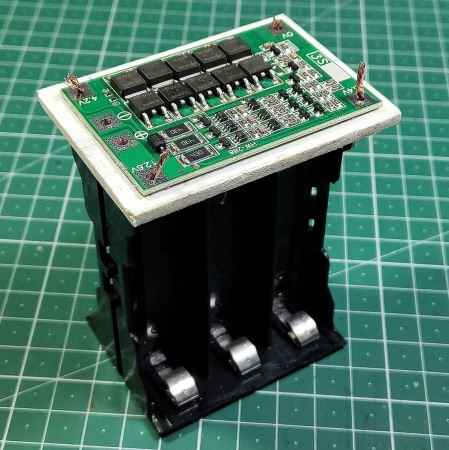

Вывел проводники через отверстия для пайки и приклеил саму плату

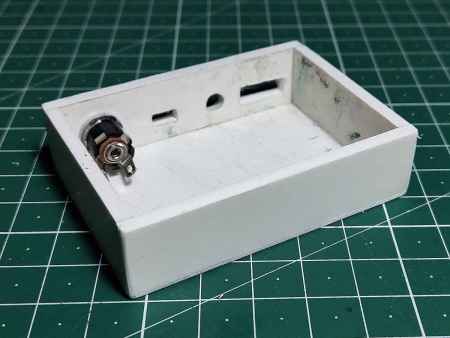

Потом из того же пластика склеил коробочку для остальных элементов с прорезями для разъемов

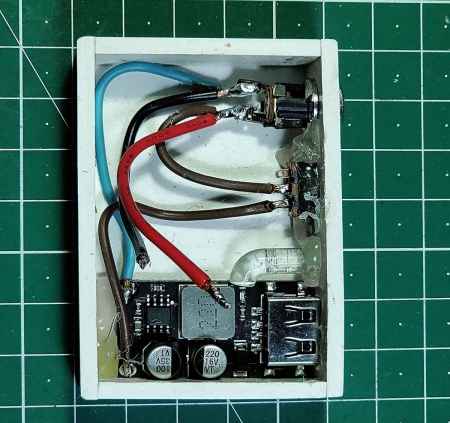

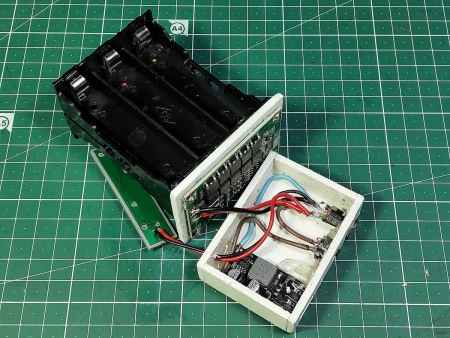

Спаял детали между собой и вклеил кусочек прозрачного акрила для вывода света индикатора на панель

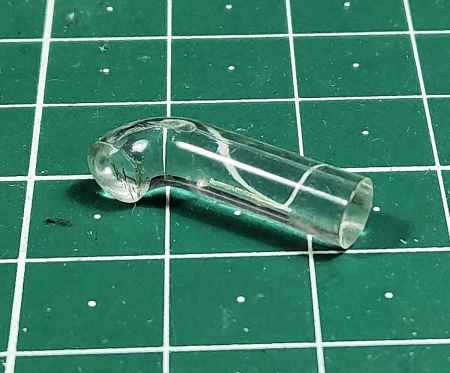

Вот этот кусочек я когда-то выломал из какого-то приборчика, немного подрезал и слегка заполировал торцы
А вот и подъехал индикатор заряда, который я припаял параллельно выходу 12 вольт
Закрываем коробочку, вставляем аккумуляторы, включаем понижающую плату и - есть свет индикатора!

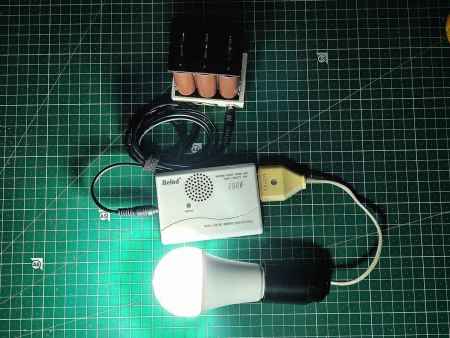

Проверяем выход 12 вольт - через инвертор подключаем светодиодную лампу на 220 вольт 15 ватт - горит! При этом потребляет 1,77А - отлично! Теперь в случае отключения электроэнергии я смогу подключить к повербанку 15-ти дюймовый телевизор, который потребляет через инвертор всего 1,2А и с флешки или внешнего hdd смотреть фильмы.

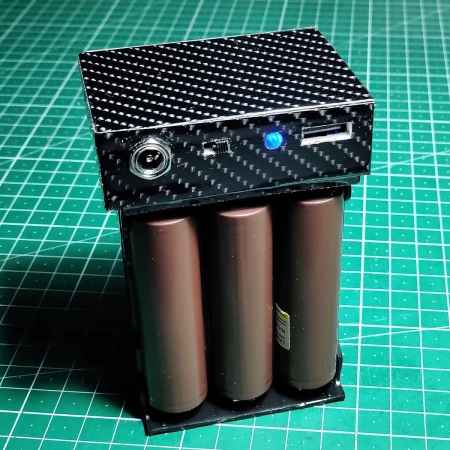

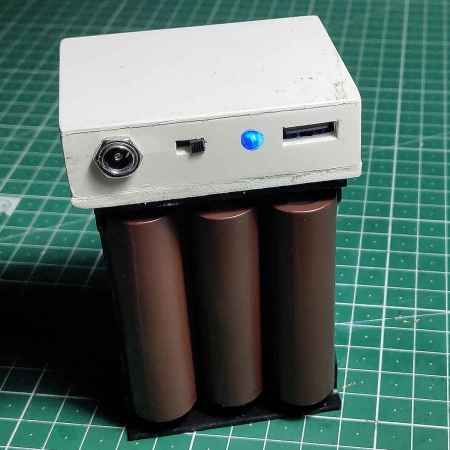

Так как все работает заклеиваем коробку самоклеющейся пленкой

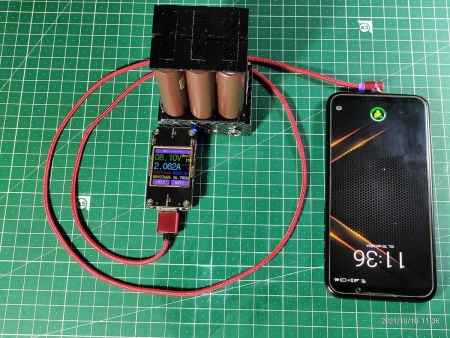

А теперь проверяем собственно быструю зарядку...
Выдала 16 ватт и отлично! Теперь можно брать с собой на рыбалку для подзарядки телефона, радио, насоса для накачки лодки и множества всяких замечательных гаджетов! Еще нужно подумать чем закрыть сами аккумуляторы, чтобы это было не громоздко и легко снималось. А может и не нужно закрывать...
