Компактная прозвонка своими руками



Для проверки цепи чаще всего используют мультиметры, особенно удобны приборы с сигналом, позволяющие не смотреть на экран прибора. Вот только в использовании мультиметров есть несколько отрицательных моментов: не все из них имеют пищалку, хоть современные мультиметры и небольших размеров, но иногда и они создают некоторые неудобства своими размерами, и наконец, если вам нужна только прозвонка и вы никогда не замеряете сопротивление, силу тока, напряжение и т.д. вам приходится покупать мультиметр или как в старые времена делать прозвонку с батарейками и лампочкой. Я больше отношусь к тем, кто редко делает какие либо замеры, но часто приходится прозванивать цепь, к тому же у меня в наличии старенький мультиметр без пищалки и я решил попробовать упростить себе работу и сделать компактную прозвонку особенно удобную для использования вне дома.

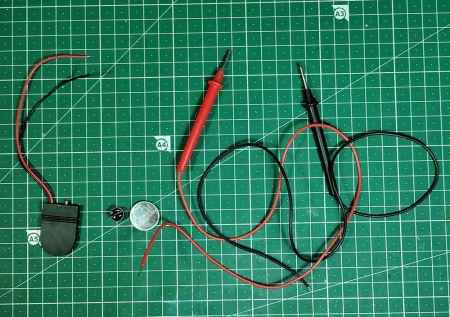

Для изготовления прозвонки потребовалось минуты три, а также купленные на Алиэкспресс бокс для дисковой батарейки CR2032, сама батарейка, пищалка на 3 вольта и провода со щупами.

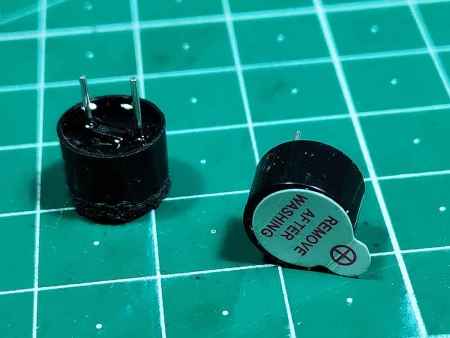

На пищалке была наклейка с указанием полярности подключения

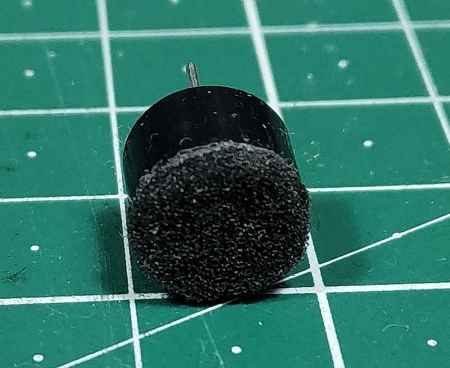

которую я снял и вместо нее на двусторонний скотч приклеил кусочек от использованной маски Pitta (маска была использована в решительной борьбе с коронавирусом и не выдержала нагрузки - порвалась, зато она стала защищать пищалку от попадания мусора внутрь). Кстати в отзывах на Алиэкспрессе многие пишут что при питании пищалки от дисковой батарейки она слишком тихо пищит, так вот действительно нужно с пищалкой немного поработать - снять наклейку с надписью и она будет пищать так, что захочется ее чем-нибудь прикрыть))

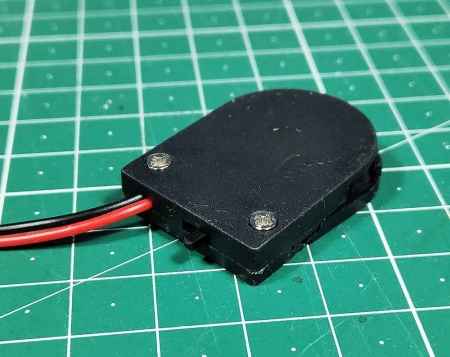

Далее маленькая переделка бокса для батарейки, кстати он ценен еще и тем, что в нем есть тумблер выключения.

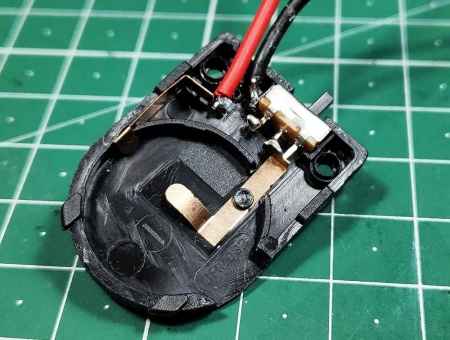

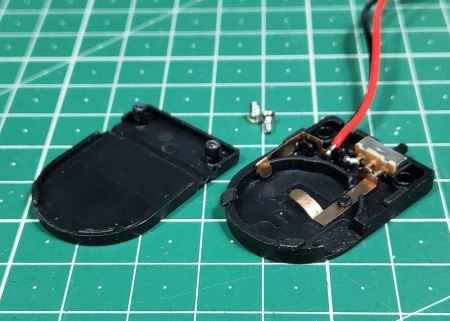

После разборки он так выглядит изнутри:



Нужно отпаять провода, просверлить сверлом 0,6 мм два отверстия под контакты пищалки и подпаять один ее контакт к тумблеру, а к другому припаять черный провод от щупа. Красный провод щупа паяем к плюсовому контакту.

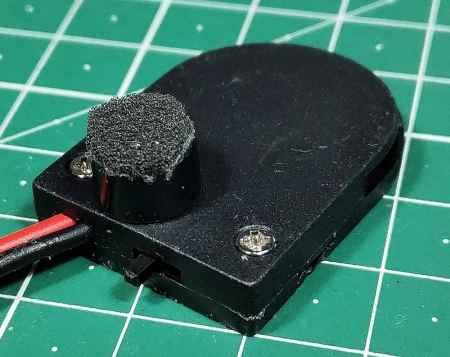

В результате получается очень легкая и компактная прозвонка.
