Категория: Моделизм / Чертежи моделей кораблей

Автор: Artis от 14-02-2012, 11:55

Чертежи линкора Трех иерархов

Чертежи линкора Трех иерархов

В Российском флоте несколько кораблей носили имя "Трех иерархов" в честь епископов-богословов первых веков христианства: Иоанна Златоуста, Василия Великого и Григория Богослова. Иногда название линейного корабля "Трех иерархов" упоминается как "Три иерарха". Так вот два линейных корабля "Трех иерархов" были построены в Санкт-Петербурге на верфи Главного Адмиралтейства по проекту опытного корабельного инженера Джеймса Лэмба (James Lambe). Первый был заложен на верфи в 1766, а второй в 1782 году.
Сегодня вашему вниманию чертежи линейного корабля "Трех иерархов" вышедшего первым из судоверфи и принявшего самое активное участие в русско-турецкой войне 1768-1774 гг. Длина судна 47,4 м, ширина 12,5 м, глубина трюма 5,5 м. Вооружение составляли шестьдесят шесть пушек. Командовал линкором по приглашению самой Екатерины II 35-летний контр-адмирал Самуил Грейг, английский лейтенант, шотландец по происхождению. На корабле «Трех Иерархов» держал кайзер-флаг главнокомандующий русскими морскими и сухопутными силами в Архипелаге генерал-аншеф граф А. Г. Орлов. Особо отличился корабль в Чесменском сражении, за что командиру корабля Самуилу Грейгу императрица Екатерина II пожаловала пожизненное русское дворянство и орден Св. Георгия, а графу А.Г.Орлову титул Чесменского.

Еще раз довелось отличиться графу Орлову и Самуилу Грейгу во главе корабля в операции по похищению и аресту "княжны Таракановой", которая выдавала себя за дочь русской императрицы и графа Разумовского. Приказ Екатерины II "захватить любой ценой" был исполнен безупречно: спустя несколько месяцев после ареста в ноябре 1775 г. в Алексеевском равелине Петропавловской крепости княжна Тараканова родила мальчика, по свидетельству многих историков, от графа А.Орлова. Сыну, как две капли похожему на графа дали фамилию Чесменский.

Линейный корабль "Трех иерархов" также внес свою лепту для победы над шведским флотом в Гогландском сражении, сорвав план шведского короля захватить Кронштадт.

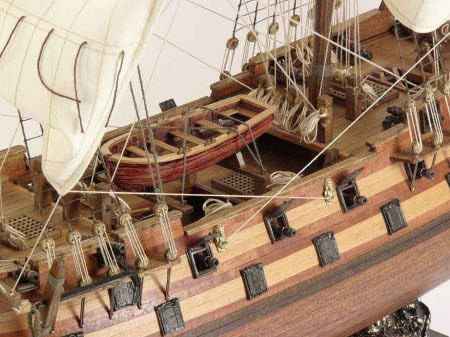

Чертежи линкора Трех иерархов

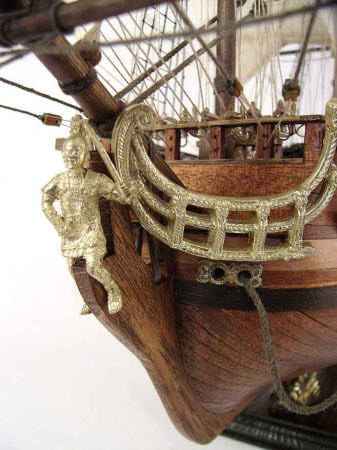

Чертежи линкора Трех иерархов

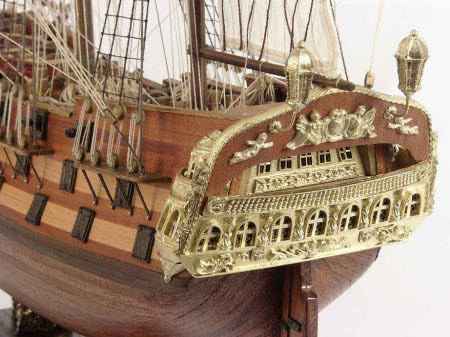

Чертежи линкора Трех иерархов


Скачать чертежи линейного корабля "Трех иерархов"

Внимание! У Вас нет прав для просмотра скрытого текста.







Цитата: Artis
Цитата: Damien
Цитата: Artis
а еще можете заглянуть здесь в раздел "Моделизма" - "Собираем фрегат "Диана""

заглянул - все сообщения о просьбе чертежей))) и все верно - то что предложено - это не общие чертежи. Простым смертным надо рисунок на миллиметровке, который посредсвом кальки можно перевести на фанеру и выпилить.

Ну если уж Вы скачиваете на компьютер чертежи шпангоутов, не разумнее ли их распечатать, наклеить на фанеру и выпилить?

Совершенно верно - так даже будет удобней. Потом зашкурить и будет отлично.

Цитата: Damien
Цитата: Artis
а еще можете заглянуть здесь в раздел "Моделизма" - "Собираем фрегат "Диана""

заглянул - все сообщения о просьбе чертежей))) и все верно - то что предложено - это не общие чертежи. Простым смертным надо рисунок на миллиметровке, который посредсвом кальки можно перевести на фанеру и выпилить.

Ну если уж Вы скачиваете на компьютер чертежи шпангоутов, не разумнее ли их распечатать, наклеить на фанеру и выпилить?

Цитата: Artis
а еще можете заглянуть здесь в раздел "Моделизма" - "Собираем фрегат "Диана""

заглянул - все сообщения о просьбе чертежей))) и все верно - то что предложено - это не общие чертежи. Простым смертным надо рисунок на миллиметровке, который посредсвом кальки можно перевести на фанеру и выпилить.

а еще можете заглянуть здесь в раздел "Моделизма" - "Собираем фрегат "Диана""

Или поищите в интернете литературу для начинающих моделистов, где тоже подробно описан весь процесс, который в принципе один и тот же для всех моделей.

В таком случае Вам бы было проще купить готовый набор для сборки корабля. Это конечно дороговато, но там все подробно описано, мелкие детали оснастки уже готовы, в том числе и набор каркаса корабля. Вы просто пошагово выполняете сборку. Хотя сборка моделей кораблей в корне отличается от сборки моделей из картона или самолетиков из пластика. Здесь Вам придется научиться обшивать корпус корабля рейками, обтачивать мачты и реи до нужной формы и толщины и т.д. Зато Вы быстрее поймете сам процесс и впоследствии по любым чертежам сможете сделать модель любимого корабля.

Цитата: Artis
Цитата: Damien
Цитата: Artis
Если Вы делаете модели только из картона, то Вам в раздел "Поделки из бумаги". Модели из дерева делаются немножко по другому и соответственно чертежи выглядят иначе.

ну это понятно - но я хочу сделать именно из дерева. Фанеры. Вот и ищу чертеж - к примеру что бы были толщина шпанкоутов, размер их и т.д.


В том то и дело, что чертежи кораблей даются так, что Вы можете сделать модель в желаемом размере. Для этого чертеж дается в масштабе, который Вы всегда можете пересчитать под любой размер. И тогда все детали Вы высчитываете в Вашем масштабе. А что касается толщины шпангоутов, то ее Вы делаете вообще на свое усмотрение. Можно вообще корпус корабля вырезать из бруса или пенопласта, а обратный шаблон шпангоута просто прикладывать к боку, чтобы сверять правильность обводов. Можете вырезать их даже из картона.

Ну понятно - просто это уже для профессионалов. Я же новичек - будет затруднительно.

Цитата: Damien
Цитата: Artis
Если Вы делаете модели только из картона, то Вам в раздел "Поделки из бумаги". Модели из дерева делаются немножко по другому и соответственно чертежи выглядят иначе.

ну это понятно - но я хочу сделать именно из дерева. Фанеры. Вот и ищу чертеж - к примеру что бы были толщина шпанкоутов, размер их и т.д.


В том то и дело, что чертежи кораблей даются так, что Вы можете сделать модель в желаемом размере. Для этого чертеж дается в масштабе, который Вы всегда можете пересчитать под любой размер. И тогда все детали Вы высчитываете в Вашем масштабе. А что касается толщины шпангоутов, то ее Вы делаете вообще на свое усмотрение. Можно вообще корпус корабля вырезать из бруса или пенопласта, а обратный шаблон шпангоута просто прикладывать к боку, чтобы сверять правильность обводов. Можете вырезать их даже из картона.

Цитата: Artis
Если Вы делаете модели только из картона, то Вам в раздел "Поделки из бумаги". Модели из дерева делаются немножко по другому и соответственно чертежи выглядят иначе.

ну это понятно - но я хочу сделать именно из дерева. Фанеры. Вот и ищу чертеж - к примеру что бы были толщина шпанкоутов, размер их и т.д.

Если Вы делаете модели только из картона, то Вам в раздел "Поделки из бумаги". Модели из дерева делаются немножко по другому и соответственно чертежи выглядят иначе.

А есть хоть один чертеж тут, что бы реально был чертеж, а не рисунок разложенны? Так как делают с моделями из картона?

Цитата: krasers
а за что спасибо то здесь не чего не скачивается

ребята,надо зарегестрироваться

Вчера забрал чертеж. Спасибо. Подробный

а за что спасибо то здесь не чего не скачивается
