Категория: Выпиливание лобзиком / станки, инструмент

Автор: a.Kizlyck от 24-05-2012, 16:30

самодельный лобзик- станок

здравствуйте одноклубники, всем большой привет. хочу показать свою версию станка для выпиливания который максимально облегчает труд , для его изготовления понадобиться
1. старый письменный стол , или соорудить самому из ДСП
2. Электрический лобзик ,он будет силовым агрегатом

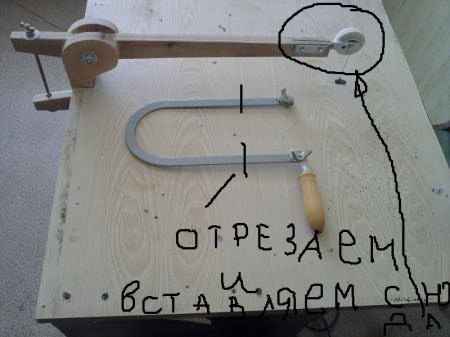

3. Механический лобзик ( ручной)
4. фанера 20 мм на изготовления штанг, дуг для станка
5. и огромное желание сделать его, и получиться такой апарат

педаль сделал и пластины метала 3 мм толщиной и повесил прямо на кнопку лобзика

я думаю визуально все видно и понятно как сделан станок, межупрочим на нем изготовленны все эти вещи и многие другие

Внимание! У Вас нет прав для просмотра скрытого текста.

Вернуться 78 083 13

Niko51

а я не понял.как планка от лобзика(электрического) крепится к дуге.

жалоба

vovan2880

Уважаемый автор, станок просто замечательный. Но больше меня заинтересовали поделки, где можно схемы найти данных изделий?

жалоба

sergak

не очень понятно как он работает судя по фото там имеется 2 оси и в задней части болт натягивающий пилку. Как обе дуги ходят? может где есть видео станка в работе собираю такой же по этой схеме но никак не могу понять.
Зта рамка совершает поступательное движение, но она затянута 2-мя болтами на заднем кронштейне. Обьясните п-ста.

жалоба

saymon020

Всеравно не очень понятно как он работает судя по фото там имеется 2 оси и в задней части болт натягивающий пилку. Как обе дуги ходят? может где есть видео станка в работе собираю такой же по этой схеме но никак не могу понять. Заранее спасибо.

жалоба

николайll

Вместо педали из металла можно сделать коробочку с концевиком внутри и розеткой. К этой коробочке монтируется розетка и кусок провода с вилкой. В розетку втыкаем вилку от лобзика, а провод с вилкой в розетку. Ногой нажимаем на концевик и дело пошло.

Кнопку можно заблокировать стяжкой для проводов.

жалоба

dmitrij_58

Уважаемый a.Kizlyck, с наступающим Вас Новым Годом! И попутно вопрос: как Вы смотрите на то, чтобы создать Ваши работы ( особенно с встроенными часми ), применив другие материалы (оргстекло, полистирол ) с подсветкой.

жалоба

a.Kizlyck

Я очень рад что смог помочь вам , желаю вам терпения! и успехов в творчестве!

жалоба

dmitrij_58

Великолепный станок из серии "Дешево и сердито", спасибо автору! Ход пилки можно увеличить переместив привод ( и место его крепления к рычагу ) ближе к оси качания. Мощности привода должно хватить с головой. Огромное восхищение вызывают представленные работы.

жалоба

bgm

теперь я знаю куда приспособить сломанный э/лобзик
СПАСИБО!!!

жалоба

Dr lector

Здравствуйте, можно ли более детально описать заднюю часть станка (крепление дуг) а также штанг их крепление между собой и к столу. Заранее спасибо!

жалоба

sergak

Уважаемый Умелец! Не могли бы Вы привязать размеры к рисункам,чтобы не тратить время на эксперименты с фанерой? С уважением. Сергей.

жалоба

a.Kizlyck

пилка ходит вер ив низ , на нижней штанге рядом с барашком для зажима пилки, крепиться тяга, а другая сторона тяги крепиться на электролобзик, таким образом передаеться ход лобзика на штангу ,ход составляет около 2х см

жалоба

василий1485

здравствуйте, станок понравился, вот только понять не могу как ходит пилка? и как передается работа от лобзика к пилке?

жалоба
